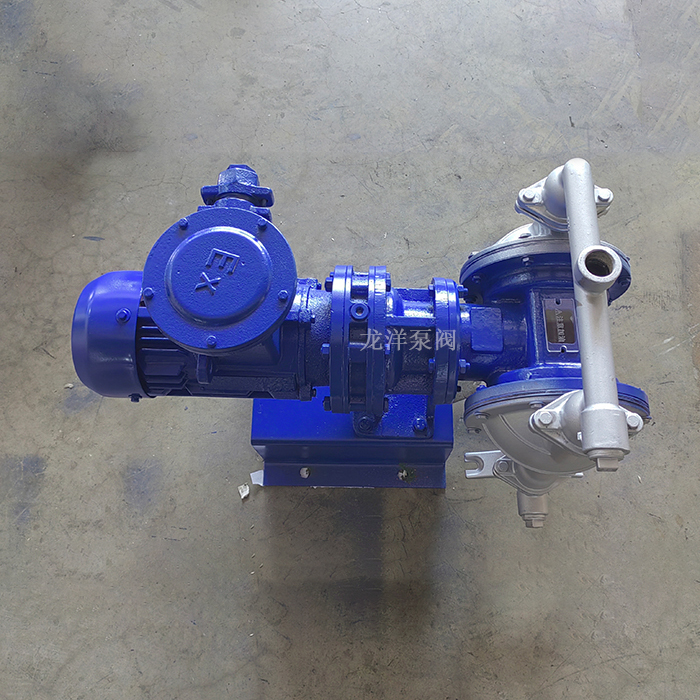

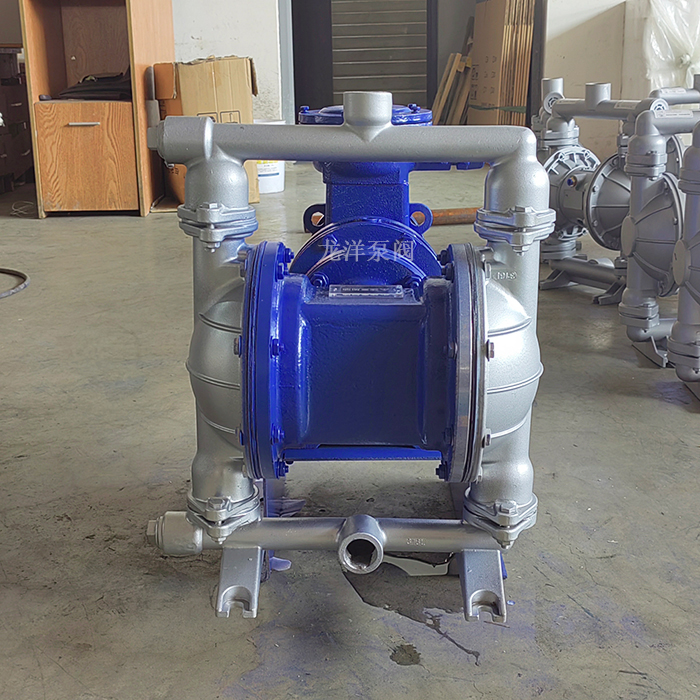

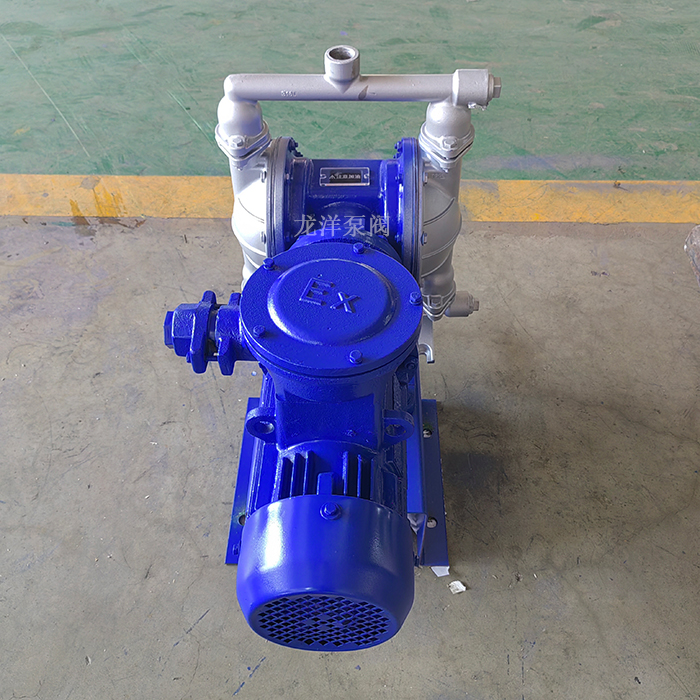

DBY不銹鋼電動隔膜泵

發布時間：2016-4-19 23:15:28

品牌：龍洋泵閥

型號：DBY

材質：不銹鋼

流量：0.5～20 m3/h

揚程：30 m

吸程：3～7 m

電機功率：0.55～3 KW

允許通過顆粒直徑：1～10 mm

產品說明書下載咨詢價格

1 龍洋電動隔膜泵優勢所在

1、不需灌引水，自吸能力達7米以上。
2、通過性能好，直徑在10毫米以下的顆粒、泥漿等均可以毫不費力地通過。
3、由于隔膜將被輸送介質和傳動機械件分開，所以介質不會向外泄漏。且泵本身無軸封，使用壽命大大延長。根據不同介質，隔膜分為氯丁橡膠、氟橡膠、丁晴橡膠等，完全可以滿足不同用戶的要求。
4、泵體介質流經部份，可根據用戶要求，分為鑄鐵、不銹鋼、襯膠、電機分為普通式、防爆式、調速式，該泵正應用在下列場合。

2 基本介紹

DBY不銹鋼電動隔膜泵是一種新型的泵類，近年來，由于在隔膜材質是取得了突破性的進展，來應用于石化、陶瓷、冶金等行業，特點是不需灌引水，自吸能力強。直徑上海邊鋒將被輸送介質和傳動機械件分開，所以介質不上會向外泄漏。且泵本身海無軸業封，使用壽命大大延長。應用領域：噴漆、陶瓷業中隔膜泵已占有的主導地位；環保、廢水處理、建筑、排污、精細化工中正在擴大它的市場份額，并具有其他泵不可替代的地位。

3 主要用途

1、各種劇毒、易燃、易揮發液體。
2、各種強酸、強堿、強腐蝕液體。
3、可輸送較高溫度的介質150℃。
4、作為各種壓濾機前級送壓裝置。
5、熱水回收及循環。
6、油罐車、油庫、油品裝卸。
7、泵吸泡菜果醬、土豆泥、巧克力等。
8、泵吸油漆、樹膠、顏料粘合劑。
9、各種瓷器釉漿水泥灌漿灰漿泥漿。
10、各種橡膠漿乳膠、有機溶劑、填料。
11、用泵為油輪駁船清倉吸取倉內污水及剩油。
12、啤酒花及發酵粉稀漿、糖漿、糖蜜。
13、泵吸礦井、坑道、隧道、下水道中污水、沉淀物。
14、各種特殊介質的吸送。

4 工作方式

電動隔膜泵的作用方式只是在選用氣動執行機構時才有，其作用方式通過執行機構正反作用和閥門的正反作用組合形成。組合形式有4種即正正（氣關型）、正反（氣開型）、反正（氣開型）、反反（氣關型），通過這四種組合形成的隔膜泵作用方式有氣開和氣關兩種。對于隔膜泵作用方式的選擇，主要從三方面考慮：工藝生產安全；介質的特性；保證產品質量，經濟損失小。

5 產品特點

1、結構緊湊、體積小、重量輕、裝拆方便；
2、傳動效率高；
3、運轉平穩、噪音低；
4、襯氟電動隔膜泵使用壽命長；
5、可無泄漏輸送介質；
6、襯氟電動隔膜泵可承受空載運行；
7、不需灌引水，能自吸；
8、通過性能好，大顆粒雜質、泥漿等均可毫不費力地通過；
9、根據不同介質，隔膜分為氯丁橡膠、氟橡膠、丁腈橡膠、四氟乙烯，完全可以滿足不同用戶的需要。過流部件也可根據用戶要求，分為　　鐵、不銹鋼、鋁合金，電機分為普通型隔膜泵和防爆型隔膜泵。

6 工作原理

工作原理圖

電機"4"通過減速箱"3"帶動左右柱塞上面的隔膜"2"一前一后往復運動，在左右兩個泵腔內，裝有上下單向球閥"1"，隔膜的運動，造成工作腔內的容積的改變，迫使四個單向球閥交替開啟和關閉，從而將液體不斷的吸入和排出。

7 安裝尺寸與外形尺寸

型號	A	B	D	ф	L	H	H1
DBY-10	130	240	300	ф 12×4	520	290	50
DBY-15	130	240	300	ф 12×4	520	290	50
DBY-25	160	320	460	ф 14×4	675	500	60
DBY-40	180	340	460	ф 14×4	700	500	60
DBY-50	200	380	580	ф 16×4	845	780	85
DBY-65	200	380	590	ф 16×4	845	780	85
DBY-80	370	250	670	ф 18×4	1000	990	96
DBY-100	370	250	670	ф 18×4	1000	990	96

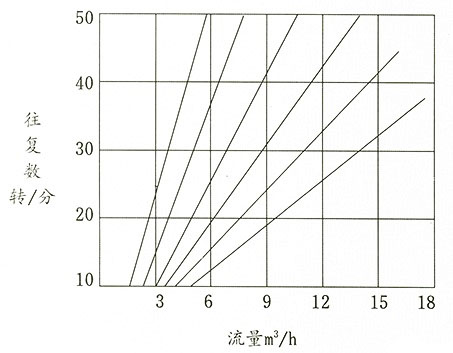

8 性能曲線圖

DBY不銹鋼電動隔膜泵性能曲線圖

9 性能規格

型號	進出口徑(mm)	流量 (m3/h)	揚程 (m)	吸程 (m)	允許通過顆粒φ (mm)	電機功率KW
DBY-10	10	0.5	30	3	1	0.55
DBY-15	15	0.75	30	3	1	0.55
DBY-25	25	3.5	30	4	2.5	1.5
DBY-40	40	4.5	30	4	4.5	1.5
DBY-50	50	6.5	30	4.5	8	2.2
DBY-65	65	8	30	4.5	8	2.2
DBY-80	80	16	30	5	10	3
DBY-100	100	20	30	5	10	3

10 材料特性

介質種類	丁晴橡膠	氯丁橡膠	氟橡膠	聚四氟乙烯
發煙硝酸	×	×	△	△
濃硝酸	×	×	△	△
濃硫酸	×	×	○	△
濃鹽酸	×	△	△	△
濃磷酸	×	△	△	△
濃醋酸	×	×	×	△
濃氫氧化鈉	○	○	△	△
無水氨	△	△	△	△
稀硝酸	×	×	○	△
稀硫酸	△	△	△	△
稀鹽酸	×	○	△	△
稀磷酸	×	×	△	△
稀氫氧化鈉	○	○	△	△
氨水	△	△	×
苯	×	×	○	○
汽油	○	○	○	○
石油	△	×	○	○
四氯化碳	○		○	○
二硫化碳	○		×	○
乙醇	○	○	○	○
丙酮	×	△	×	○
甲酚	×	△	△	○
乙醛	×	×	△	○
乙苯	×	×	△	○
丙烯晴	△	△	×	○
丁醇	○	○	○	○
丁二烯	○	×	△	○
苯乙烯	×	×	△	○
醋烯乙酯	×	×	×	○
醚	×	×	×

DBY型電動隔膜泵注：○——壽命較長、△——壽命一般、×——不可用，本表僅從耐腐性考慮，因聚四氯乙烯彈性比橡膠差，故實際使用壽命因壓力，DBY型電動隔膜泵行程雜質等因素影響而異。食品橡膠專用于食品飲料行業。
