立式管道泵，泵為立式結構，進出口口徑相同、且位于同一中心線上，可像閥門一樣安裝于管路之中，設有安裝底腳，增加泵的穩定性，外形緊湊美觀，占地面積小，建筑投入低。管道泵有很多種，立式管道泵，臥式管道泵，熱水管道泵，多級管道泵，自來水管道泵等等，今天，這里就來為大家詳細介紹立式管道泵型號泵體結構大全以及立式多級管道泵安裝方法

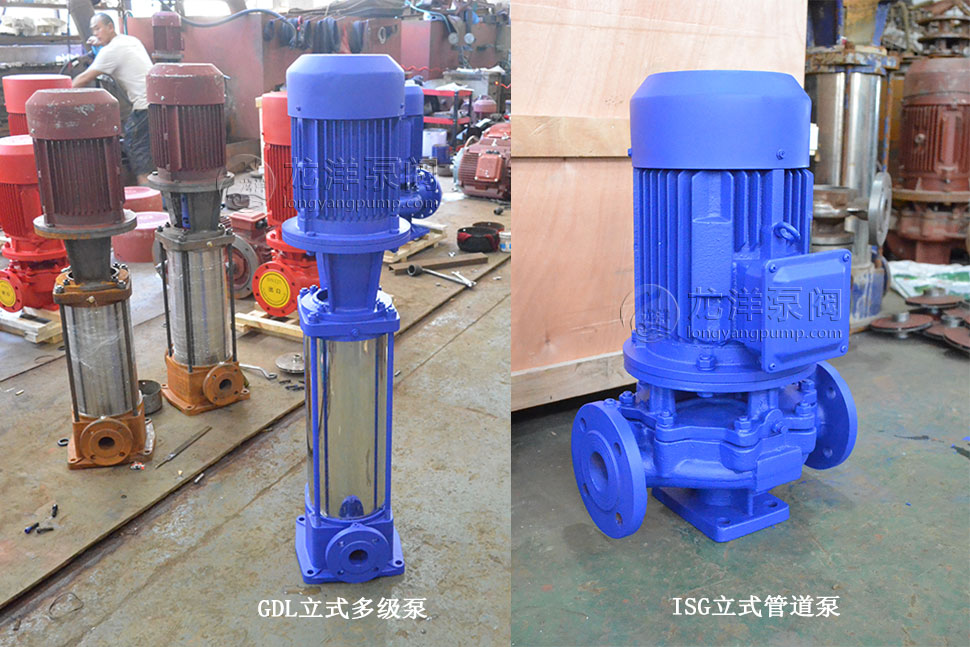

立式管道泵型號結構圖

立式管道泵型號泵體結構大全

1、ISG、IRG、GRG、IHG、YG立式管道泵結構說明

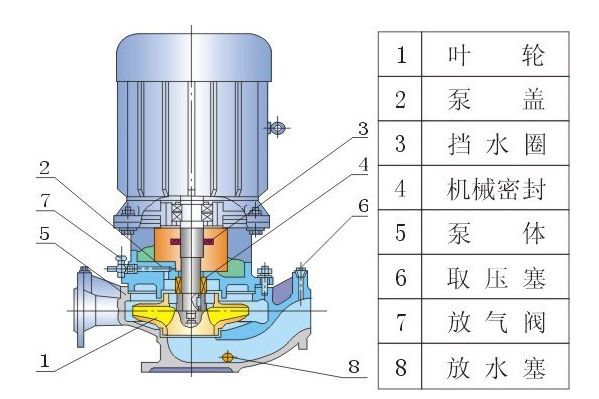

ISG、IRG、GRG、IHG、YG立式管道泵結構圖

ISG立式管道泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T<80℃。

IRG型立式熱水管道泵適用于冶金、化工、紡織、木材加工、造紙以及飯店、浴室、賓館等鍋爐高溫熱水增壓循環輸送以及城市住房采暖循環用泵，使用溫度120℃以下。

GRG型立式高溫管道泵廣泛用于：能源、冶金、化工、紡織、造紙以及飯店、浴室、賓館等鍋爐高溫熱水增壓循環輸送以及城市住房采暖循環用泵，使用溫度240℃以下。

IHG型立式不銹鋼管道泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃ ~ 120℃。

YG型管道油泵，供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為-20℃ ~ + 120℃。

IHGB型立式不銹鋼防爆型化工管道泵，適用于輸送易燃性化工液體。

ISGD、IRGD、GRGD、IHGH、YGD、IHGBD型立式低速管道泵，適用于環境噪聲要求很低的場合及空調循環等。

2、GDL立式多級管道泵結構說明

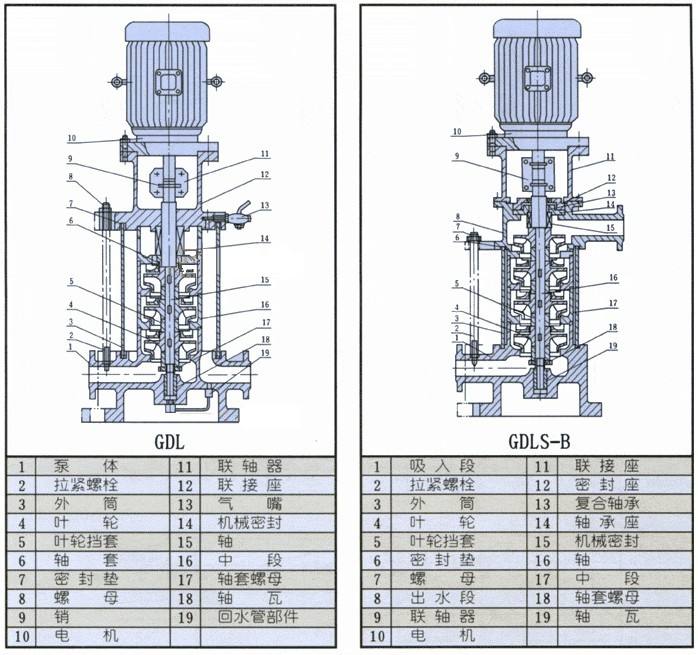

gdl立式管道泵結構圖

GDL立式多級管道泵安裝方法

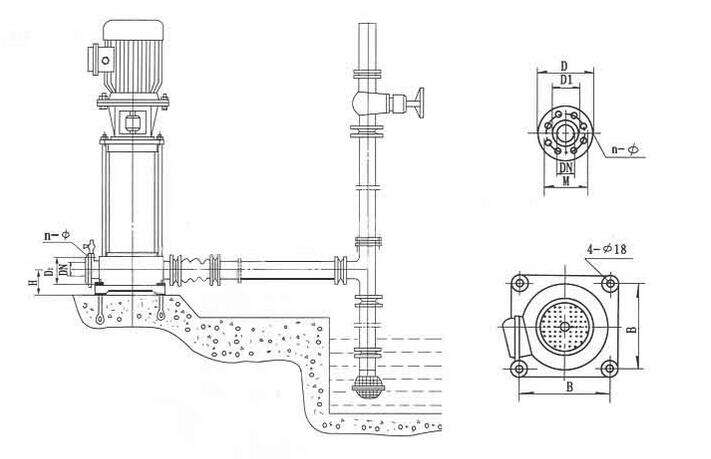

GDL立式多級管道泵安裝示意圖

1、安裝前應檢查水泵基礎位置、標高、地腳螺栓位置及基礎表面的水平度。

2、立式多級管道泵就位后，應調整保證進出水接口法蘭盤平面的垂直度，進出水短管上應加支撐，不宜使進出口法蘭盤承受過大壓力而斷裂。

3、軸套密封填料當采用石墨盤根時，需從該處接出一軟管至附近水溝或排水地漏內。

4、運行前應重新加入鈣基潤滑油。

5、立式管道泵安裝完畢進行盤車，檢查有無碰殼及盤車過緊現象。

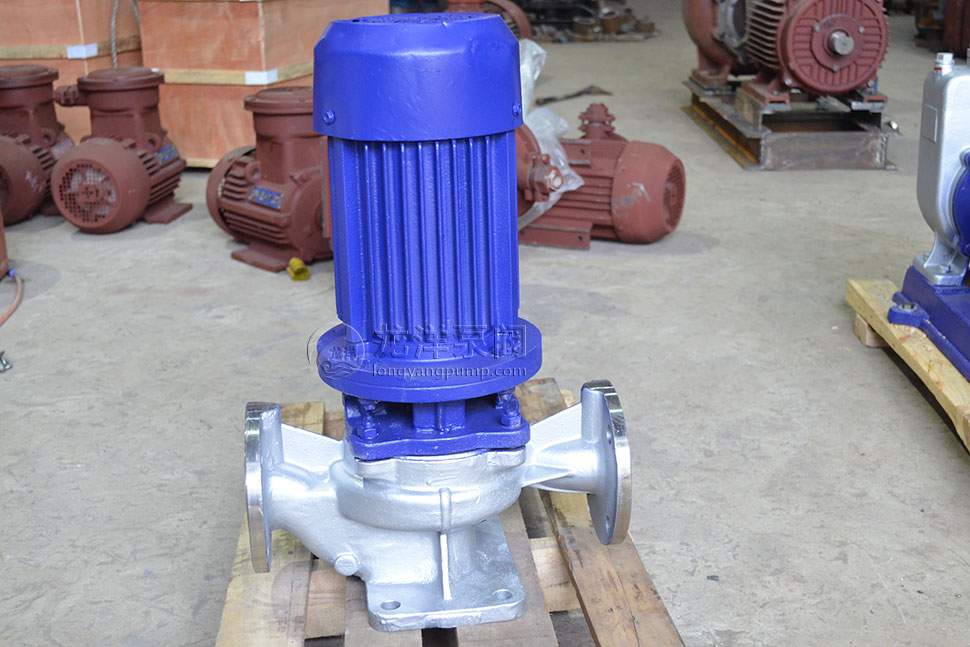

IHG立式管道泵結構圖

以上就是各種立式管道泵結構說明和立式多級管道泵安裝方法的講解，在這里推薦大家了解一下管道泵工作原理，對我們了解立式管道泵更有幫助。綜合上述可知立式管道泵主要由電機和泵兩部分組成。電機為派生立式電機：泵由殼體、葉輪、機械密封等零件組成。其連接過程為：電機的加長軸上連裝機械密封、葉輪、并用墊圈和螺母緊固;泵體和電機端蓋之間加一“O”型密封圈，然后用螺栓將兩者聯接牢固;泵與電機之間用密封擋水圈隔開，以防水外漏時，能保護電機安全運行。
